基于MCU單片機CH584的單芯片智能門鎖方案
2025-11-07 09:52:54
隨著物聯網技術發展，傳統門鎖的鑰匙管理不便、安全隱患突出、無法聯動智能設備等問題日益凸顯。智能門鎖通過生物識別、遠程管理、數據加密等技術，為家庭、企業、公共空間提供全場景門禁解決方案。

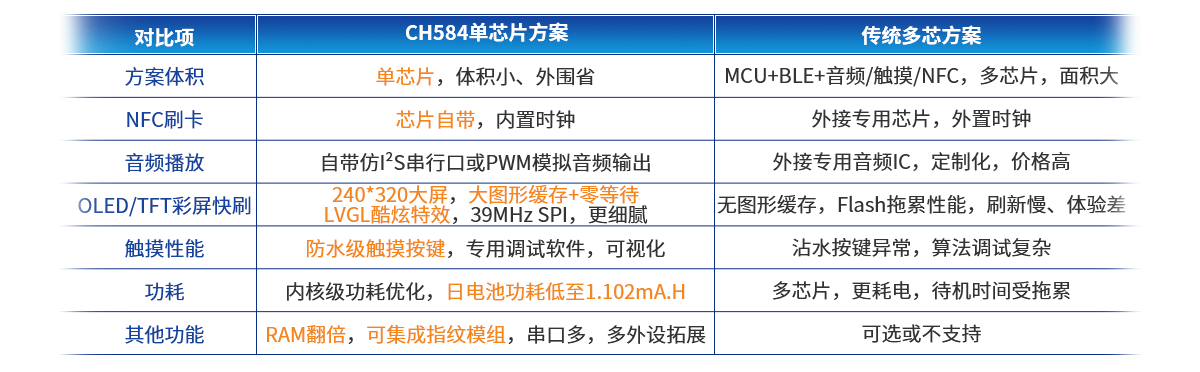

單芯片智能門鎖方案采用青稞RISC-V多模無線SoC——MCU單片機CH584，通過自研RF射頻、基帶算法及協議棧技術，實現軟硬件深度協同，具備高響應速度與低運行功耗。相比傳統主控加收發器的雙芯片架構，此MCU單片機方案將BLE、NFC、觸摸按鍵及段式LCD等功能集成于單芯片，極大簡化外圍電路，提升系統集成度。
MCU單片機CH584提供高達78MHz主頻，配備512KB ROM與96KB RAM，實現零等待運行，性能優越。該方案支持藍牙配置及門鎖管理，集成NFC刷卡開鎖，內置指紋識別算法，并支持增強防水級觸摸按鍵和OLED/TFT高幀率刷屏，同時兼容LVGL圖形庫，為智能門鎖提供全面可靠的技術支持。
二、MCU單片機CH584核心功能
1.BLE通信
MCU單片機集成2.4GHz RF收發器、基帶及鏈路控制單元，接收靈敏度達-95dBm，并支持可編程+4.5dBm發射功率，在2.4G模式下可實現8kHz數據上報率，通信穩定高效。
2.NFC近場通信
MCU單片機內置近場通信接口，支持讀卡器模式與卡模式，兼容ISO14443-A類卡片，可實現門禁卡的讀取、寫入及相關操作，提升用戶開鎖便利性。
3.增強觸摸按鍵
MCU單片機內置14路TouchKey通道，采用增強型驅動屏蔽技術，顯著提高抗干擾性能與觸摸靈敏度。即使在長走線或密集布線條件下，仍能穩定運行，并支持防水、防霧功能，適用于潮濕環境。
4.段式LCD驅動
MCU單片機支持段碼屏直接驅動，兼容最高112點（28×4）LCD面板，滿足智能門鎖顯示需求，系統集成度高，無需外置驅動芯片。
三、MCU單片機CH584單芯片智能門鎖方案應用框圖
四、單芯片智能門鎖實測功耗
休眠狀態功耗為32μA(500ms喚醒一次，喚醒后進行藍牙廣播、觸摸掃描、NFC檢卡)；
刷卡解鎖功耗為15.02mA，持續時間5s；
按鍵解鎖功耗為14.62mA，持續時間15s。
五、基于MCU單片機CH584的單芯片智能門鎖方案特點總結
基于MCU單片機CH584的單芯片智能門鎖方案，集成無線通信、觸摸感應及顯示驅動等多項核心功能于一體，兼具高性能與低功耗優勢。該方案適用于多種智能門禁場景，能夠有效提升門鎖系統的安全性、可靠性和用戶體驗，是家庭、辦公及公共區域智能門鎖的理想選擇。如需MCU單片機技術咨詢、選型需求或應用支持，歡迎聯系我們。
