上海巨微擁有多位具有多年成功行業經驗的海歸博士，清華博士為骨干的研發團隊。投入即將到來的物聯網產業的發展，專注藍牙芯片和與之相關的系統設計，提供最高性價比的通用無線芯片和無線傳感器芯片和方案，并成為無線傳感節點的主要供貨商。其核心技術能力覆蓋射頻，模擬，SOC和系統軟件的設計。巨微代理商英尚微電子提供技術支持及產品應用解決方案等一體系服務。

MS1586包含8位單片機和低功耗、低成本的BLE收發器，內部集成了發射機、接收機、GFSK調制解調器和BLE基帶處理。遵循BLE廣播通道通信，具有成本低、體積小、控制方便等優點。

特點
•4KWOTPROM
•256byteSRAM
•1個16位硬件定時器
•兩個8位定時器（可作為PWM生成器）
•三個11位硬件PWM生成器
•一個硬件比較器
•9個IO引腳
•6通道12位ADC
•ADC參考電壓
•一組1T8X8硬件乘法器
•時鐘模式：內部高頻振蕩器，內部低頻振蕩器，外部晶體振蕩器
•喚醒的IO：支持兩種喚醒速度：正常和快速
•大部分單周期指令
•可設定堆棧指針和堆棧深度
•工作溫度：-20°C~+70°C
•工作電壓：2.2V~3.6V
•封裝SOP16(150mil)
•BLE射頻發射功率：最高3dBm
•BLE接收靈敏度：-85dBm

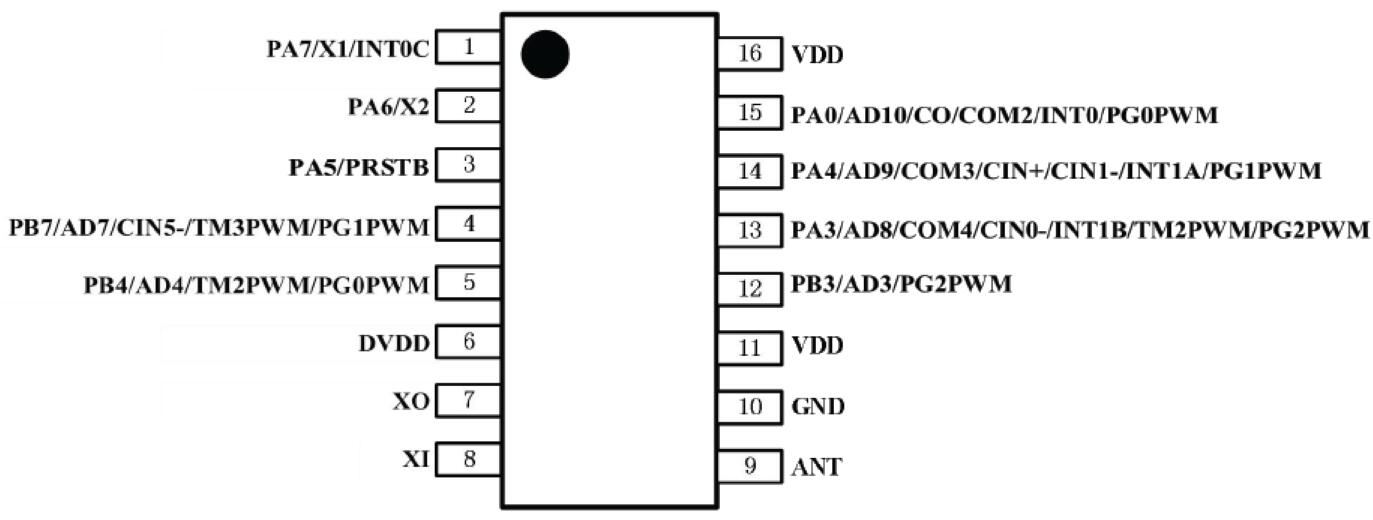

管腳描述
MS1586采用SOP16封裝。


BLE寄存器信息

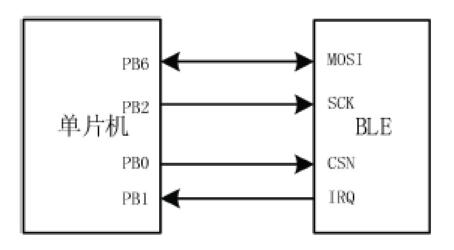

BLE寄存器可以通過模擬spi接口進行讀寫訪問。MS1586內部的接口信號圖如下：

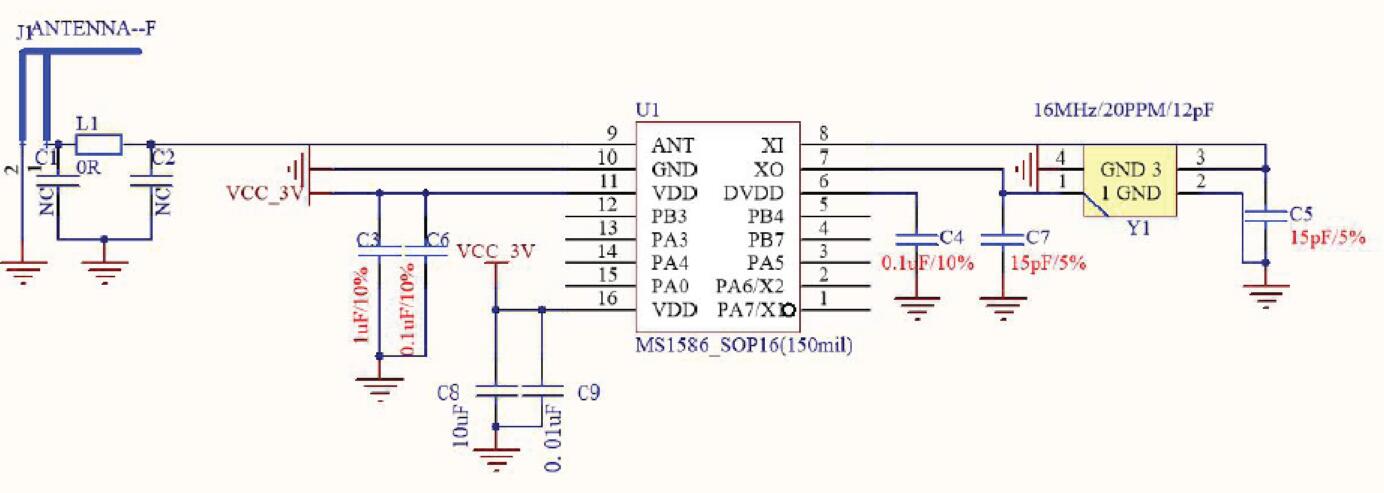

典型應用原理圖

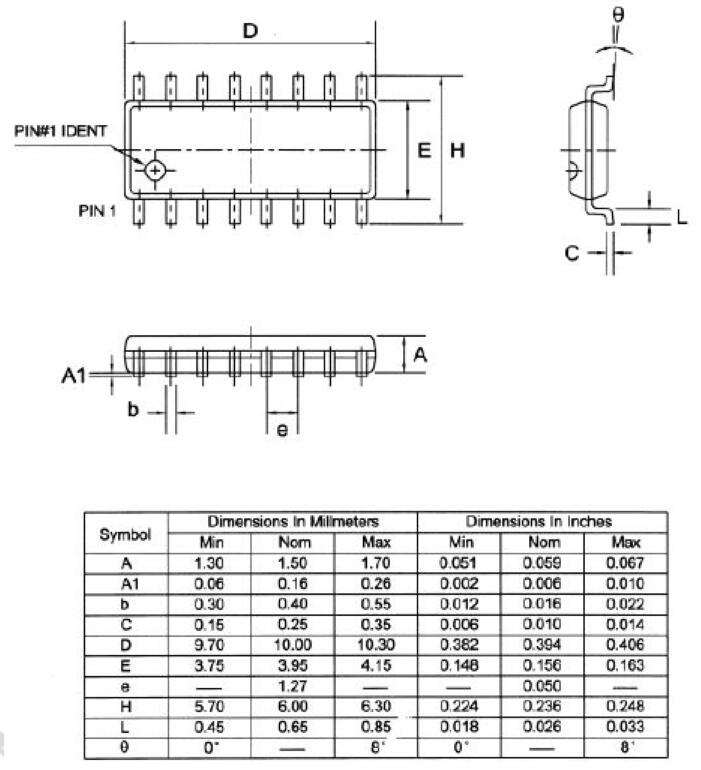

封裝
